Product Summary

The CXL1512M-T6 is an IC developed for use in conjunction with Y/C signal processing ICs for NTSC. The CXL1512M-T6 CCD delay line provides the comb filter output for eliminating the chrominance signal cross talk and 1H delay output for luminance signals.

Parametrics

CXL1512M-T6 absolute maximum ratings: (1) Supply voltage VDD: +6V; (2) Operating temperature Topr: -10 to +60°C; (3) Storage temperature Tstg: -55 to +150°C; (4) Allowable power dissipation PD: 500mW.

Features

CXL1512M-T6 features: (1) Single power supply (5V) ; (2) Built-in quadruple progression PLL circuit; (3) Built-in comb filter; (4) 1H delay output; (5) Built-in peripheral circuits; (6) Positive phase signal input, positive phase signal output.

Diagrams

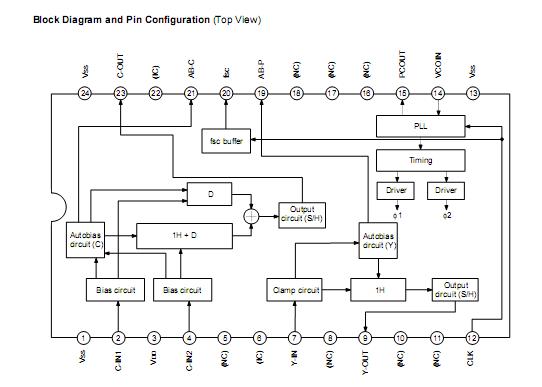

CXL1512M-T6 Block Diagram and Pin Configuration
